เครื่องปั่นพอลิเอสเตอร์ PET แบบอัตโนมัติ พร้อมระบบปาเลเลติซิ่งอัตโนมัติ

เครื่องพันสายรัดโพลีเอสเตอร์ PET อัตโนมัติพร้อมระบบจัดเรียงบนพาเลทอัตโนมัติ

โปรแกรมการจัดเรียงบนพาเลท:

A: สายรัด OD 600MM, สูง 150MM, น้ำหนัก 20KG, 1 ชั้นมี 4 ชิ้น, แยกด้วยกระดาษแข็ง, สูงสุด 12 ชั้น

B: สายรัด O.D. 800MM, สูง 190MM, น้ำหนัก 75KG, 1 ชั้นมี 2 ชิ้น, แยกด้วยกระดาษแข็ง, สูงสุด 7 ชั้น

รุ่นแขนหุ่นยนต์: JZJ160A-270

ความเร็ว: 40 วินาทีต่อ ม้วน, ระบบจัดเรียงบนพาเลทอัตโนมัติสามารถจับคู่ได้ถึง 2 ชุดหนึ่งออก 8 สายรัด PETสายการผลิตs.

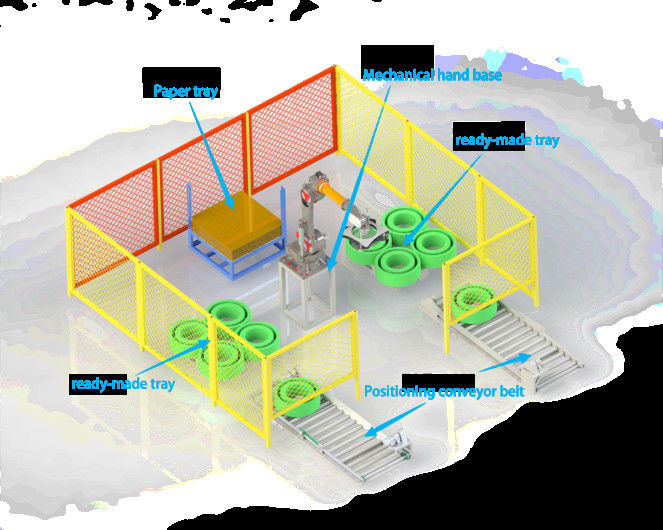

ขนาดแท่นวางกระดาษแข็ง: ยาว 1240 มม. x กว้าง 1240 มม. x สูง 1500 มม.

ขนาดสายพานลำเลียงตำแหน่ง: ยาว 3220 มม. x กว้าง 1170 มม. x สูง 680 มม.

ฐานแขนหุ่นยนต์: ยาว 700 มม. x กว้าง 700 มม. x สูง 1000 มม.

หลังจากผลิตภัณฑ์สำเร็จรูปมาถึงตำแหน่งการวางตำแหน่งของสายพานลำเลียง แขนหุ่นยนต์จะคว้าผลิตภัณฑ์สำเร็จรูปบนพาเลทจนเต็มหนึ่งชั้น จากนั้นแขนหุ่นยนต์จะหยิบพาเลทผลิตภัณฑ์สำเร็จรูปกระดาษแข็งจากพาเลทกระดาษแข็งและทำซ้ำการกระทำจนกว่าพาเลทผลิตภัณฑ์สำเร็จรูปจะถูกซ้อน

บทคัดย่อ

  CQA800F เหมาะสำหรับสายการผลิตสายรัด PET หนึ่งในหก หนึ่งในแปด พร้อมการใช้แขนหุ่นยนต์

  เครื่องพันสายรัดของ CQA800F ใช้สำหรับพันสายรัดแบบขนานโดยตรงจากเครื่องอัดรีด

  ระบบทำงานอย่างอิสระเมื่อวัสดุถูกนำไปใช้ด้วยตนเอง พวกเขาสามารถรวมเข้ากับโรงงานผลิตโดยรวมแบบอัตโนมัติเต็มรูปแบบ พวกเขาพันสายรัดสัตว์เลี้ยง with ความกว้าง 9~32 มม. ขึ้นอยู่กับการกำหนดค่า

  เมื่อชุดพันได้ถึงเส้นรอบวงที่ต้องการแล้ว จะถูกห่อด้วยฟิล์มโดยเครื่องพันแบบบูรณาการและเอียงโดยระบบขนส่งแบบบูรณาการจากเครื่องพันลงไปที่สายพานลำเลียงลูกกลิ้งด้านล่าง หลอดพันใหม่จะถูกป้อนจากนิตยสารในเวลาเดียวกันและชุดถัดไปจะถูกพันโดยอัตโนมัติเต็มรูปแบบ

  เครื่องจักรได้รับการพัฒนาสำหรับการทำงานอย่างต่อเนื่อง การออกแบบที่กะทัดรัดช่วยให้ใช้งานได้แม้ในพื้นที่จำกัด

ข้อเท็จจริงและข้อดี

1. เครื่องพันสายรัด PET อัตโนมัติเต็มรูปแบบสำหรับสายรัดจาก9 ถึง 32 มม. โดยมีเส้นผ่านศูนย์กลางภายนอกของแพ็คเกจ 820 มม.
2. ระบบสายพานลำเลียงสำหรับการขนส่งแพ็คเกจอัตโนมัติ
3. อุปกรณ์ห่อฟิล์มสำหรับการห่อแพ็คเกจอัตโนมัติ
4. ขั้วอินพุตส่วนกลางพร้อมการจัดการสูตร
5. การพันแบบอัตโนมัติเต็มรูปแบบสามารถทำได้โดยมีหรือไม่มีแกนกระดาษ

รายละเอียดทางเทคนิค

อุปกรณ์พื้นฐาน

1. แดนเซอร์ การควบคุมเพื่อควบคุมความตึงของสายรัดและความเร็วในการพันอย่างต่อเนื่อง, มอเตอร์เซอร์โวคู่
2. การวางตำแหน่ง 2 หรือ 3 จุดที่ควบคุมด้วยระบบอิเล็กทรอนิกส์อย่างแม่นยำพร้อมการโค้งงอของสายรัดน้อยที่สุด
3. แกนกระจายแผ่นลามิเนตแบบนิวเมติกสำหรับการเปลี่ยนแกนม้วนอย่างรวดเร็ว
4. นิตยสารปลอก
5. การฝากแกนม้วน
6. เครื่องจ่ายฟิล์มอัตโนมัติ
7. โหมดการวัดสองโหมด: น้ำหนักและเมตร

การกำหนดค่าหลักเริ่มต้น

1) มอเตอร์: มอเตอร์หลัก Wuxi Xinjie 1.5KW, อัตราส่วนความเร็ว: 1:8, มอเตอร์เซอร์โว,

มอเตอร์เคลื่อนที่ Wuxi Xinjie: มอเตอร์เซอร์โว 400W

2) PLC: Wuxi Xinjie หน้าจอสัมผัส: Wuxi Xinjie คอนแทคเตอร์: Schneider

3) ส่วนประกอบนิวเมติก: โซลินอยด์วาล์วและเกจวัดแรงดัน: Taiwan Yadeke, กระบอกสูบ: Donghao Pneumatic (Wenzhou)

4) เซ็นเซอร์และไฟเปิด/ปิดใกล้เคียง: Korea Alto Nicks
