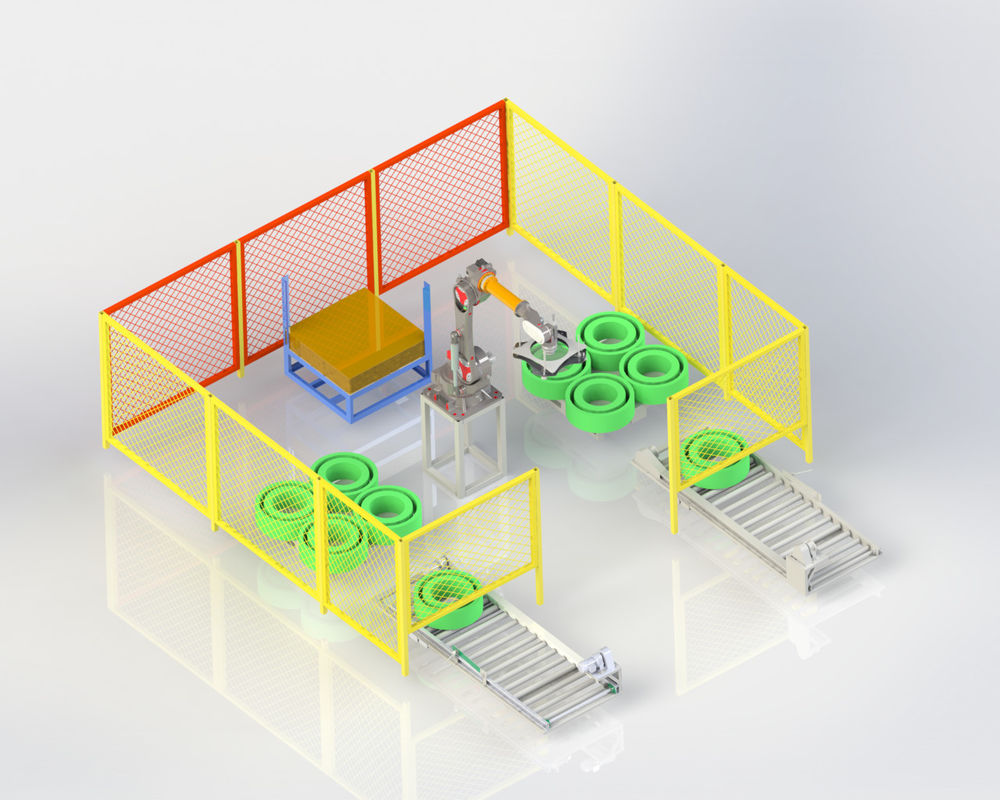

เครื่องปั่นเครื่องปั่นสาย PET แบบอัตโนมัติ พร้อมระบบปาเลติซิ่งอัตโนมัติ

เครื่องพันสายรัด PET อัตโนมัติพร้อมระบบจัดเรียงบนพาเลทอัตโนมัติ

โปรแกรมการจัดเรียงบนพาเลท:

A: สายรัด OD 600MM, สูง 150MM, น้ำหนัก 20KG, 1 ชั้นมี 4 ชิ้น, แยกด้วยกระดาษแข็ง, สูงสุด 12 ชั้น

B: สายรัด O.D. 800MM, สูง 190MM, น้ำหนัก 75KG, 1 ชั้นมี 2 ชิ้น, แยกด้วยกระดาษแข็ง, สูงสุด 7 ชั้น

รุ่นแขนหุ่นยนต์: JZJ160A-270

ความเร็ว: 40 วินาทีต่อ ม้วน, ระบบจัดเรียงบนพาเลทอัตโนมัติสามารถจับคู่ได้สูงสุด 2ชุดหนึ่งออก 8 สายรัด PETสายการผลิตs.

ขนาดแท่นกระดาษแข็ง: ยาว 1240 มม. x กว้าง 1240 มม. x สูง 1500 มม.

ขนาดสายพานลำเลียงตำแหน่ง: ยาว 3220 มม. x กว้าง 1170 มม. x สูง 680 มม.

ฐานแขนหุ่นยนต์: ยาว 700 มม. x กว้าง 700 มม. x สูง 1000 มม.

หลังจากผลิตภัณฑ์สำเร็จรูปมาถึงตำแหน่งการวางตำแหน่งของสายพานลำเลียง แขนหุ่นยนต์จะหยิบผลิตภัณฑ์สำเร็จรูปขึ้นบนพาเลทจนเต็มหนึ่งชั้น จากนั้นแขนหุ่นยนต์จะหยิบพาเลทผลิตภัณฑ์สำเร็จรูปกระดาษแข็งจากพาเลทกระดาษแข็งและทำซ้ำการกระทำจนกว่าพาเลทผลิตภัณฑ์สำเร็จรูปจะถูกซ้อนกัน

CQA800F เหมาะสำหรับสายการผลิตสายรัด PET หนึ่งในหก หนึ่งในแปด พร้อมการใช้แขนหุ่นยนต์

อุปกรณ์พื้นฐาน

1. Dancer การควบคุมเพื่อควบคุมความตึงของสายรัดและความเร็วในการพันอย่างต่อเนื่อง, มอเตอร์เซอร์โวคู่
2. การวางแบบ 2 หรือ 3 จุดที่ควบคุมด้วยระบบอิเล็กทรอนิกส์อย่างแม่นยำ พร้อมการงอสายรัดน้อยที่สุด
3. แกนหมุนแบบกระจายแผ่นลมสำหรับเปลี่ยนแกนม้วนอย่างรวดเร็ว
4. นิตยสารปลอก
5. การฝากแกนม้วน
6. เครื่องจ่ายฟิล์มอัตโนมัติ
7. โหมดการวัดสองโหมด: น้ำหนักและเมตร

ข้อเท็จจริงและข้อดี

1. เครื่องพันสายรัด PET อัตโนมัติเต็มรูปแบบสำหรับสายรัดตั้งแต่9 ถึง 32 มม. โดยมีเส้นผ่านศูนย์กลางภายนอก 820 มม.
2. ระบบสายพานลำเลียงสำหรับการขนส่งบรรจุภัณฑ์อัตโนมัติ
3. อุปกรณ์ห่อฟิล์มสำหรับการห่อบรรจุภัณฑ์อัตโนมัติ
4. ขั้วต่ออินพุตส่วนกลางพร้อมการจัดการสูตร
5. สามารถทำได้โดยการพันอัตโนมัติเต็มรูปแบบโดยมีหรือไม่มีแกนกระดาษ

รายละเอียดทางเทคนิค

เครื่องพันสายรัดของ CQA800F ใช้สำหรับพันสายรัดแบบขนานโดยตรงจากเครื่องอัดรีด

ระบบทำงานอย่างอิสระเมื่อใช้วัสดุด้วยตนเอง พวกเขาสามารถรวมเข้ากับโรงงานผลิตโดยรวมแบบอัตโนมัติเต็มรูปแบบ พวกเขาพันสายรัดสัตว์เลี้ยง with ความกว้าง 9~32 มม. ขึ้นอยู่กับการกำหนดค่า

เมื่อบรรจุภัณฑ์การพันถึงเส้นรอบวงที่ต้องการแล้ว จะถูกห่อด้วยฟิล์มโดยเครื่องพันแบบบูรณาการและเอียงโดยระบบขนส่งแบบบูรณาการจากเครื่องพันลงไปที่สายพานลูกกลิ้งด้านล่าง ในเวลาเดียวกัน จะมีการป้อนหลอดพันใหม่จากนิตยสาร และบรรจุภัณฑ์ถัดไปจะถูกพันโดยอัตโนมัติเต็มรูปแบบ

เครื่องจักรได้รับการพัฒนาสำหรับการทำงานอย่างต่อเนื่อง การออกแบบที่กะทัดรัดช่วยให้ใช้งานได้แม้ในพื้นที่จำกัด
