เครื่องปั่นเครื่องปั่นสายพัด PET พร้อมระบบปาเลเลติซิ่งอัตโนมัติ

เครื่องปั่นเครื่องปั่นสายพัด PET พร้อมระบบปาเลเลติซิ่งอัตโนมัติ

CQA800F เหมาะสําหรับสายการผลิตเชือก PET หนึ่งในหก, หนึ่งในแปด ที่ใช้แขนหุ่นยนต์

อุปกรณ์พื้นฐาน

นักเต้นเครื่องควบคุมการควบคุมความยืดของสายรัดคงที่และความเร็วการล่อ, มอเตอร์เซอร์โวสองตัว

การวาง 2 หรือ 3 จุดที่ควบคุมด้วยอิเล็กทรอนิกส์อย่างแม่นยํา โดยมีการบิดสายเชือกอย่างน้อย

เครื่องขยายแหลมลัมเลาแบบปนูเมติกสําหรับเปลี่ยนสลินด์อย่างรวดเร็ว

หนังสือพิมพ์

เงินฝาก

เครื่องฉายหนังอัตโนมัติ

วิธีการวัดสองแบบ: น้ําหนักและเครื่องวัด

ความจริงและข้อดี

เครื่องปั่นเชือก PET แบบอัตโนมัติเต็ม สําหรับเชือกจาก9ขนาด 32 มิลลิเมตร โดยเส้นผ่าตัดของบรรจุกล่องภายนอก 82ขนาด:

ระบบขนส่งสําหรับการขนส่งพัสดุอัตโนมัติ

อุปกรณ์บรรจุหนังสําหรับบรรจุแพคเกจอัตโนมัติ

เทอร์มินัลการใส่ข้อมูลกลางที่มีการจัดการสูตร

การลวดแบบอัตโนมัติเต็มที่สามารถบรรลุได้ด้วยหรือโดยไม่มีเนื้อหนัง

เครื่องปั่นสายเชือกของ CQA800F ใช้ในการปั่นสายเชือกในระยะ paralel โดยตรงจาก extruder

ระบบทํางานเป็นอิสระเมื่อวัสดุได้ถูกนําไปใช้ด้วยมือ พวกเขาสามารถบูรณาการในโรงงานการผลิตโดยสิ้นเชิงอัตโนมัติwความกว้าง 9 ~ 32mm ขึ้นอยู่กับการตั้งค่า

เมื่อกระเป๋าม้วนได้บรรลุรอบที่ต้องการมันถูกห่อด้วยฟิล์มโดยเครื่องปั่นผสมและถูกปรับโดยระบบขนส่งที่บูรณาการจากเครื่องปั่นลงสู่รถบรรทุกม้วนด้านล่างท่อการล่อใหม่ถูกให้อาหารจากกระจกในเวลาเดียวกันและพัสดุต่อไปถูกล่อโดยอัตโนมัติ

เครื่องจักรถูกพัฒนาเพื่อการทํางานต่อเนื่อง การออกแบบที่คอมแพคต์อนุญาตให้ใช้แม้แต่ในพื้นที่ที่กั้น

การตั้งค่าหลักโดยกําหนด

1)เครื่องยนต์: Wuxi Xinjie เครื่องยนต์หลัก 1.5KW, อัตราความเร็ว: 1:8, มอเตอร์เซอร์โว

เครื่องยนต์ Wuxi Xinjie Traverse: เครื่องยนต์เซอร์โว 400W

2)PLC: Wuxi Xinjie หน้าจอสัมผัส: Wuxi Xinjie เครื่องติดต่อ: Schneider

3) องค์ประกอบปนูเมติก: วาล์วโซเลโนอิดและเครื่องวัดแรงกด: ไต้หวัน ยาเดเกะ, กระบอก: Donghao Pneumatic (เวนโจว)

4)เซ็นเซอร์และแสงใกล้ชิดเปิด / ปิด: เกาหลี Alto Nicks

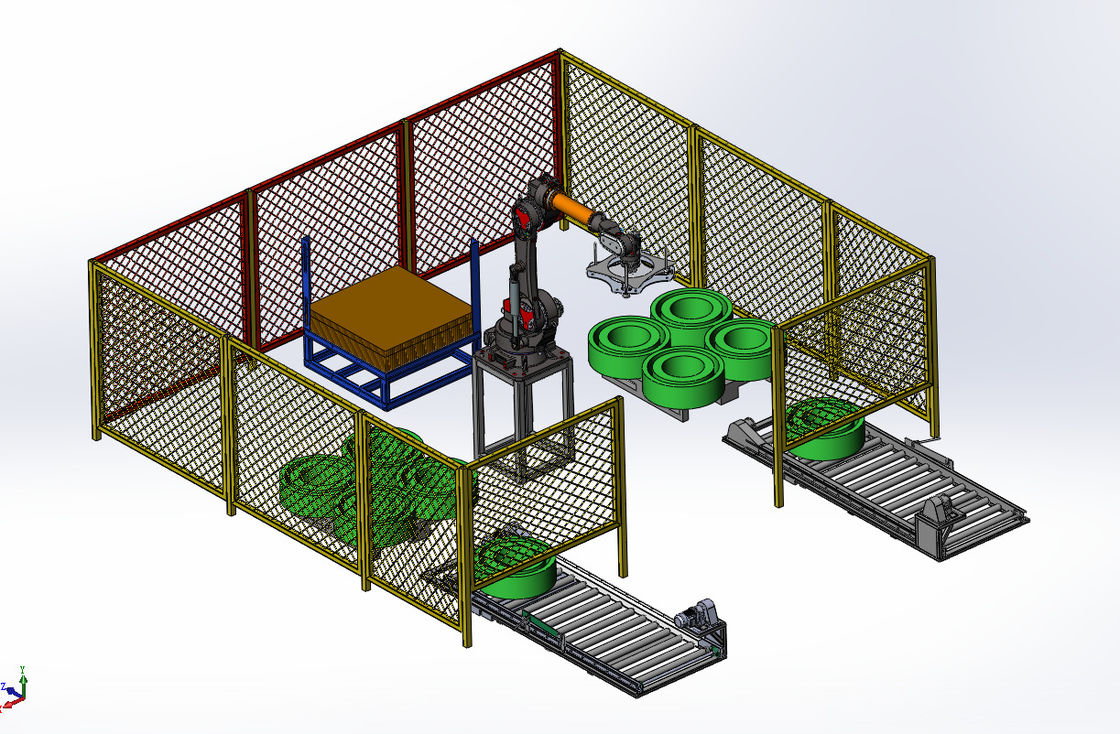

โปรแกรมปาเลต

A: เข็มขัด OD600 มิลลิเมตร ความสูง 150 มิลลิเมตร น้ําหนัก 20 กิโลกรัม 1 ชั้น 4 ชั้น แยกด้วยกระดาษกล่องสูงสุด 12 ชั้น

บี:สายรัดO.D. 800MM, ความสูง 190MM, น้ําหนัก 75KG, 1 ชั้นของ 2, กระดาษกระดาษแยก, ถึง 7 ชั้น.

รุ่นแขนหุ่นยนต์: JZJ160A-270

ความเร็ว: 40 วินาทีต่อกลมกลมกลมกลมกลมกลมกลมกลมกลมชุดของหนึ่งใน 8 สายรัด PETสายการผลิตs.

ขนาดของพื้นฐานกระดาษกระดาษ: ความยาว 1240mm x ความกว้าง 1240mm x ความสูง 1500mm

ขนาดสายพานขนส่งตําแหน่ง: ความยาว 3220mm x ความกว้าง 1170mm x ความสูง 680mm

ฐานแขนหุ่นยนต์: ความยาว 700mm x ความกว้าง 700mm x ความสูง 1000mm

หลังจากที่ผลิตภัณฑ์เสร็จมาถึงตําแหน่งของสายพานขนส่ง แขนหุ่นยนต์จับผลิตภัณฑ์เสร็จลงบนพัลเล็ตจนกว่าชั้นหนึ่งจะเต็มแขนหุ่นยนต์จากนั้นจะหยิบกระดาษผลิตภัณฑ์เสร็จ pallet จากกระดาษ pallet และซ้ําการดําเนินการจนกว่ากระดาษผลิตภัณฑ์เสร็จ pallet เป็น stacked.
