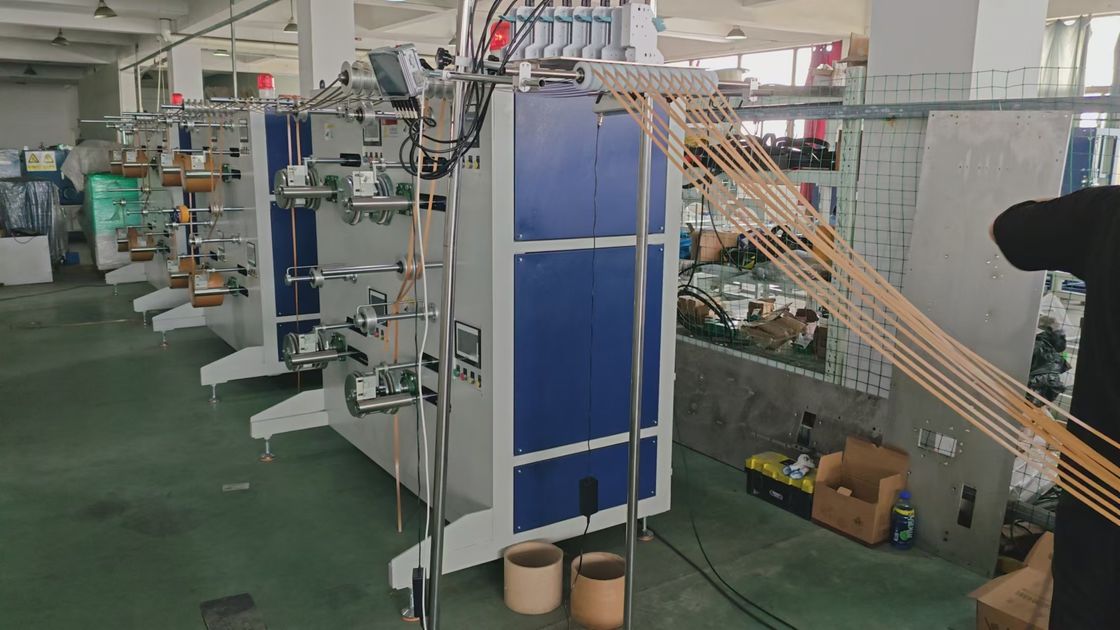

สายการผลิตกระดาษ 3 ขั้นตอน / สายการผลิต / เครื่องผลิต

สภาพการทํางาน: การให้พลังงาน 3 โฟซ่า 380V ความดันอากาศ 6 ~ 8Kgf ติดต่อท่ออากาศตามเครื่องหมายบนอุปกรณ์ ((Φ10) ติดต่อสายไฟฟ้า (มากกว่า 2.5 ตารางเมตร)แรกอากาศ, แล้วเปิดไฟ (ในลําดับกลับเมื่อปิดเครื่อง, ปิดไฟฟ้าครั้งแรก, แล้วปิดความดันอากาศ) กําลังติดตั้ง 28KW

ฟังก์ชันหลัก:

สายการผลิตประกอบด้วยหน่วยเก็บวัสดุแท้, หน่วยบดและตัด, เครื่องพิมพ์และเครื่องม้วน

1: ใช้เครื่องยนต์ servo เพื่อวางสายเคเบิล, กลมสาย 5 ~ 15MM กว้าง, และเลือกความกว้างแบนด์สเต็ปที่ตรงกันข้ามผ่านจอสัมผัสที่จะกลม, โดยไม่ต้อง manually เปลี่ยนเกียร์การส่ง.

2: ขนาดแกนกระดาษ: ID200mm*ความสูง170mm~190mm, หลังจากการลวดเสร็จสิ้นโดยเครื่องหยุดโดยอัตโนมัติ

3: 12 หน่วยควบคุมอเตอร์ servo สองหัวการล่อลําเลียงลําเลียงลําเลียงควบคุมลําเลียงลําเลียงลําเลียงลําเลียงลําเลียงลําเลียงลําเลียงดังนั้นกรัมหรือความกว้างที่แตกต่างกันของสายพับกระดาษที่มีทอร์คที่เหมาะสมสําหรับการล่อ, พยายามลดความบิดของกระดาษสายพัดหลังการล่อ

4ขนาด: ((ประมาณ..)) L17000MM*W1500*H1800MM

5, อุปกรณ์ประกอบหลักและแหล่งกําเนิด:

1) มีดตัดที่ทําในญี่ปุ่น

2)กรอบ: 25 มิลลิเมตรแผ่นเหล็ก, 8 # สแตนเลสช่องและ 80 * 40 มิลลิเมตรสี่เหลี่ยมท่อผสมผสาน

3) เครื่องพิมพ์สามารถพิมพ์โลโก้ที่ต้องการบนแต่ละสายกระดาษ

(4) มอเตอร์เครื่องตัด 2.2KW, มอเตอร์ส่วนการคัดลอก 0.4KW, มอเตอร์รีวิลล์เสีย 0.75KW

(5) เครื่องยนต์: เครื่องยนต์หลักล่อ (1.5KW, 1: 8 เครื่องยนต์เซอร์โวสลดความเร็ว, (ในประเทศ, Wuxi Xinjie) เครื่องยนต์จัด (0.4KW, เครื่องยนต์เซอร์โวส, Wuxi Xinjie (ในประเทศ)

(6) เครื่อง PLC หน้าจอสัมผัส: Wuxi Xinjie

(7) องค์ประกอบปนูเมติก: วาล์วโซเลนอยด์และเครื่องวัดแรงกดดัน: ไต้หวัน ยาเดค, กระบอก: Donghao ปนูเมติก (เวนโจว)

8) เซ็นเซอร์และสวิทช์ความใกล้ชิด ไฟ: เกาหลี Otonix

9) การบําบัดพื้นผิว:การฉีดอากาศสูง, การเคลือบโครม, การบําบัดสีดํา
