โพลิเอสเตอร์ PET STRAPPING กลม/กลมบรรจุ MAX80KG ต่อโค้ล ใช้กับระบบพาเลติซิ่งอัตโนมัติ

เครื่องพัน/ห่อสายรัดโพลีเอสเตอร์ PET MAX80KG ต่อม้วน ใช้งานง่ายกับระบบจัดเรียงบนพาเลทอัตโนมัติ

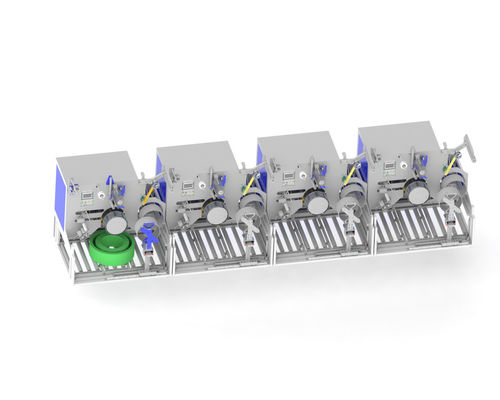

เครื่องพันสายรัด PET อัตโนมัติ CQA800F

บทสรุป

  CQA800F เหมาะสำหรับสายการผลิตสายรัด PET หนึ่งในหก หรือหนึ่งในแปด พร้อมใช้งานร่วมกับแขนหุ่นยนต์

  เครื่องพันสายรัดของ CQA800F ใช้สำหรับพันสายรัดแบบขนานโดยตรงจากเครื่องอัดรีด

  ระบบทำงานอย่างอิสระเมื่อวัสดุถูกป้อนด้วยตนเอง สามารถบูรณาการเข้ากับโรงงานผลิตโดยรวมแบบอัตโนมัติเต็มรูปแบบได้ พันสายรัด PET ที่มีความกว้าง 9~32 มม. ขึ้นอยู่กับการกำหนดค่า

  เมื่อชุดพันสายรัดถึงเส้นรอบวงที่ต้องการ จะถูกห่อด้วยฟิล์มโดยเครื่องพันในตัว และถูกเอียงโดยระบบขนส่งในตัวจากเครื่องพันลงสู่สายพานลำเลียงลูกกลิ้งด้านล่าง ในเวลาเดียวกัน จะมีการป้อนหลอดพันสายรัดใหม่จากนิตยสาร และชุดพันถัดไปจะถูกพันโดยอัตโนมัติเต็มรูปแบบ

  เครื่องจักรได้รับการพัฒนาสำหรับการทำงานอย่างต่อเนื่อง การออกแบบที่กะทัดรัดช่วยให้ใช้งานได้แม้ในพื้นที่จำกัด

ข้อเท็จจริงและข้อดี

1. เครื่องพันสายรัด PET อัตโนมัติเต็มรูปแบบสำหรับสายรัดขนาด 9 ถึง 32 มม. โดยมีเส้นผ่านศูนย์กลางภายนอกของชุดพัน 820 มม.
2. ระบบสายพานลำเลียงสำหรับการขนส่งชุดพันโดยอัตโนมัติ
3. อุปกรณ์ห่อฟิล์มสำหรับการห่อชุดพันโดยอัตโนมัติ
4. เทอร์มินัลอินพุตส่วนกลางพร้อมการจัดการสูตร
5. สามารถพันโดยอัตโนมัติเต็มรูปแบบได้โดยมีหรือไม่มีแกนกระดาษ

รายละเอียดทางเทคนิค

อุปกรณ์พื้นฐาน

1. การควบคุมแบบแดนเซอร์สำหรับการควบคุมความตึงของสายรัดและความเร็วในการพันอย่างสม่ำเสมอ, มอเตอร์เซอร์โวคู่
2. การวางตำแหน่ง 2 หรือ 3 จุดที่ควบคุมด้วยระบบอิเล็กทรอนิกส์อย่างแม่นยำ พร้อมการโค้งงอของสายรัดน้อยที่สุด
3. แกนกระจายแผ่นลามิเนตแบบนิวเมติกสำหรับการเปลี่ยนแกนม้วนอย่างรวดเร็ว
4. นิตยสารปลอก
5. การวางแกนม้วน
6. เครื่องจ่ายฟิล์มอัตโนมัติ
7. โหมดการวัดสองโหมด: น้ำหนักและเมตร

สายรัด PETระบบจัดเรียงบนพาเลทอัตโนมัติ

โปรแกรมการจัดเรียงบนพาเลท:

A: เส้นผ่านศูนย์กลางภายนอกสายรัด 600 มม., สูง 150 มม., น้ำหนัก 20 กก., 1 ชั้น 4 ชิ้น, แยกด้วยกระดาษแข็ง, สูงสุด 12 ชั้น

B: เส้นผ่านศูนย์กลางภายนอกสายรัด 800 มม., สูง 190 มม., น้ำหนัก 75 กก., 1 ชั้น 2 ชิ้น, แยกด้วยกระดาษแข็ง, สูงสุด 7 ชั้น

รุ่นแขนหุ่นยนต์: JZJ160A-270

ความเร็ว: 40 วินาทีต่อม้วน ระบบจัดเรียงบนพาเลทอัตโนมัติสามารถจับคู่กับสายการผลิตสายรัด PET หนึ่งใน 8 ได้ถึง 2 ชุด

ขนาดแพลตฟอร์มกระดาษแข็ง: ยาว 1240 มม. x กว้าง 1240 มม. x สูง 1500 มม.

ขนาดสายพานลำเลียงตำแหน่ง: ยาว 3220 มม. x กว้าง 1170 มม. x สูง 680 มม.

ฐานแขนหุ่นยนต์: ยาว 700 มม. x กว้าง 700 มม. x สูง 1000 มม.

หลังจากผลิตภัณฑ์สำเร็จรูปมาถึงตำแหน่งการวางตำแหน่งของสายพานลำเลียง แขนหุ่นยนต์จะหยิบผลิตภัณฑ์สำเร็จรูปขึ้นบนพาเลทจนเต็มหนึ่งชั้น จากนั้นแขนหุ่นยนต์จะหยิบพาเลทผลิตภัณฑ์สำเร็จรูปกระดาษแข็งจากพาเลทกระดาษแข็งและทำซ้ำการกระทำจนกระทั่งพาเลทผลิตภัณฑ์สำเร็จรูปถูกซ้อนกัน
