โพลิเอสเตอร์ PET STRAPPING เครื่องปั่น / แผ่นบรรจุอัตโนมัติ MAX80KG ต่อโค้ล

เครื่องพัน/ห่อสายรัด PET โพลีเอสเตอร์อัตโนมัติ MAX80KG ต่อม้วน ใช้งานง่ายกับระบบจัดเรียงบนพาเลทอัตโนมัติ

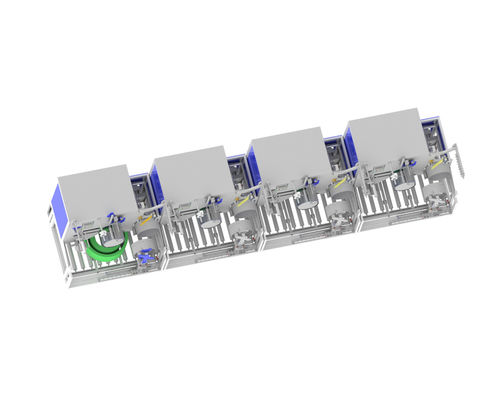

เครื่องพันสายรัด PET อัตโนมัติ CQA800F

บทคัดย่อ

  CQA800F เหมาะสำหรับสายการผลิตสายรัด PET หนึ่งในหก หรือหนึ่งในแปด พร้อมใช้งานร่วมกับแขนหุ่นยนต์

  เครื่องพันสายรัดของ CQA800F ใช้สำหรับพันสายรัดแบบขนานโดยตรงจากเครื่องอัดรีด

  ระบบทำงานอย่างอิสระเมื่อวัสดุถูกป้อนด้วยตนเอง สามารถบูรณาการเข้ากับโรงงานผลิตโดยรวมแบบอัตโนมัติเต็มรูปแบบได้ พวกมันพันสายรัดสัตว์เลี้ยงที่มีความกว้าง 9~32 มม. ขึ้นอยู่กับการกำหนดค่า

  เมื่อชุดพันถึงเส้นรอบวงที่ต้องการแล้ว จะถูกห่อด้วยฟิล์มโดยเครื่องพันในตัว และถูกเอียงโดยระบบขนส่งในตัวจากเครื่องพันลงสู่สายพานลำเลียงลูกกลิ้งด้านล่าง ในเวลาเดียวกัน ท่อพันใหม่จะถูกป้อนจากนิตยสาร และชุดถัดไปจะถูกพันโดยอัตโนมัติเต็มรูปแบบ

  เครื่องจักรได้รับการพัฒนาสำหรับการทำงานอย่างต่อเนื่อง การออกแบบที่กะทัดรัดช่วยให้ใช้งานได้แม้ในพื้นที่จำกัด

ข้อเท็จจริงและข้อดี

1. เครื่องพันสายรัด PET อัตโนมัติเต็มรูปแบบสำหรับสายรัดขนาด 9 ถึง 32 มม. โดยมีเส้นผ่านศูนย์กลางภายนอกของชุด 820 มม.
2. ระบบสายพานลำเลียงสำหรับการขนส่งชุดอัตโนมัติ
3. อุปกรณ์ห่อฟิล์มสำหรับการห่อชุดอัตโนมัติ
4. เทอร์มินัลอินพุตส่วนกลางพร้อมการจัดการสูตร
5. สามารถพันอัตโนมัติเต็มรูปแบบได้ทั้งแบบมีหรือไม่มีแกนกระดาษ

รายละเอียดทางเทคนิค

อุปกรณ์พื้นฐาน

1. การควบคุมแบบแดนเซอร์สำหรับการควบคุมความตึงของสายรัดและความเร็วในการพันอย่างต่อเนื่อง, มอเตอร์เซอร์โวคู่
2. การวางแบบ 2 หรือ 3 จุดที่ควบคุมด้วยระบบอิเล็กทรอนิกส์อย่างแม่นยำ พร้อมการโค้งงอของสายรัดน้อยที่สุด
3. แกนกระจายแผ่นลามิเนตแบบนิวเมติกสำหรับการเปลี่ยนแกนม้วนอย่างรวดเร็ว
4. นิตยสารปลอก
5. การวางแกนม้วน
6. เครื่องจ่ายฟิล์มอัตโนมัติ
7. โหมดการวัดสองโหมด: น้ำหนักและเมตร

สายรัด PETระบบจัดเรียงบนพาเลทอัตโนมัติ

โปรแกรมการจัดเรียงบนพาเลท:

A: OD สายรัด 600MM, สูง 150MM, น้ำหนัก 20KG, 1 ชั้น 4 ชิ้น, แยกด้วยกระดาษแข็ง, สูงสุด 12 ชั้น

B: OD สายรัด 800MM, สูง 190MM, น้ำหนัก 75KG, 1 ชั้น 2 ชิ้น, แยกด้วยกระดาษแข็ง, สูงสุด 7 ชั้น

รุ่นแขนหุ่นยนต์: JZJ160A-270

ความเร็ว: 40 วินาทีต่อม้วน ระบบจัดเรียงบนพาเลทอัตโนมัติสามารถจับคู่กับสายการผลิตสายรัด PET หนึ่งใน 8 ได้ถึง 2 ชุด

ขนาดแพลตฟอร์มกระดาษแข็ง: ยาว 1240 มม. x กว้าง 1240 มม. x สูง 1500 มม.

ขนาดสายพานลำเลียงตำแหน่ง: ยาว 3220 มม. x กว้าง 1170 มม. x สูง 680 มม.

ฐานแขนหุ่นยนต์: ยาว 700 มม. x กว้าง 700 มม. x สูง 1000 มม.

หลังจากผลิตภัณฑ์สำเร็จรูปมาถึงตำแหน่งการวางตำแหน่งของสายพานลำเลียง แขนหุ่นยนต์จะคว้าผลิตภัณฑ์สำเร็จรูปบนพาเลทจนกว่าหนึ่งชั้นจะเต็ม จากนั้นแขนหุ่นยนต์จะหยิบพาเลทผลิตภัณฑ์สำเร็จรูปกระดาษแข็งจากพาเลทกระดาษแข็งและทำซ้ำการกระทำจนกว่าพาเลทผลิตภัณฑ์สำเร็จรูปจะถูกซ้อนกัน
